معرفی انواع شناور منبع آب (برقی و مکانیکی)
به گزارش وبلاگ ماشا، شناور منبع آب وسیله ای است که سطح مایع موجود در مخزن را کنترل می نماید. در واقع از انواع شناور آب به منظور مقدار گیری ارتفاع مایع یا محتوای درون مخزن استفاده می گردد. شناور، قطع و وصل شدن جریان ورودی و خروجی مایع از مخزن را کنترل می نماید. ما در این مطلب قصد داریم تا مشخصات شناور برقی و مکانیکی را شرح دهیم و انواع شناور منبع آب را به شما معرفی کنیم.
انواع شناور منبع آب
یکی از اجزای لازم برای انواع منابع آب، شناور است که مقدار و ارتفاع آب را معین می نماید. شناورها در 2 نوع برقی و مکانیکی وجود دارند و دارای سایزهای مختلفی هستند؛ اما از میانِ انواع شناور منبع آب، از شناور مکانیکی به علت نصب آسان، هزینه کمتر و عدم احتیاج به برق، بیشتر استفاده می گردد.

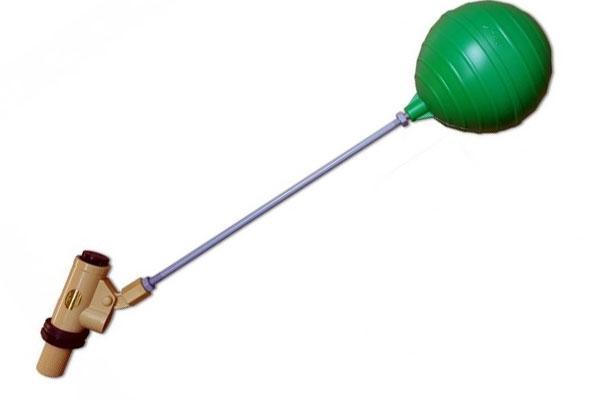

1. انواع شناور منبع آب: شناور مکانیکی
زمانی که مقدار آب موجود مخزن زیاد می گردد، سطح آب بالا می آید و شناور مکانیکی نیز بر اثر خالی و سبک بودن، همراه با سطح آب بالا می آید. درنهایت شناور منجر به بسته شدن شیر ورودی آب می گردد. به همین ترتیب زمانی که از آب مخزن استفاده شده و سطح آب پایین می آید، شناور نیز پایین می آید و شیر ورودی باز می گردد.
نحوه استفاده از شناور مکانیکی
- قرار دادن شناور مکانیکی در ته چاه و مخزن آب
- قرار دادن شناور مکانیکی در قسمت بالایی مخزن آب
2. انواع شناور منبع آب: شناور برقی
یکی دیگر از انواع شناور منبع آب، شناور برقی است که وظیفه آن مانند شناور مکانیکی، کنترل کردن مقدار و سطح آب موجود در مخزن آب است. در شناورهای برقی، با کاهش و افزایش پیدا کردن سطح آب، مدار کاری پمپ آب قطع و وصل می گردد.
شناورهای برقی از دقت عمل بالایی برخوردارند و به وسیله غیر فعال کردن پمپ، طول عمر پمپ را افزایش می دهند. با فعال کردن آن از پر شدن مخزن جلوگیری می نمایند.
شناور برقی که یکی از انواع شناور منبع آب است؛ در واقع یک رله الکترونیکی بوده و برای مایعاتی که رسانای برق هستند، استفاده می گردد. این قطعه مکانیکی دارای یک کلید است که درون یک محفظه ضدآب قرار گرفته است و روی آب شناور است تا سطح سیالات را میزان گیری کند. از شناور برقی در دستگاه های تصفیه آب هم استفاده می گردد.
کاربرد شناور برقی
- کنترل کردن سطح آب موجود در مخزن
- محافظت از موتور در برابر خشک کار کردن
- کنترل کردن سطح مایع موجود در منبع
مطالعه بیشتر: تنظیم شناور کولر آبی
نحوه عملکرد فلوتر برقی
شناورهای برقی درون مخزن به وسیله وزنه ای که در ابتدای آن نصب می گردد، در یک شعاع استاندارد درون مخزن به سمت بالا و پایین حرکت می نمایند. وقتی سطح آب درون مخزن بالا می آید، شناور برقی نیز در راستای سطح افق بالا می آید و وقتی که در بالاترین حد قرار می گیرد، فرمان قطع ورود آب را به پمپ می دهد. زمانی که سطح آب درون مخزن پایین می آید، شناور نیز به سمت پایین حرکت نموده و فرمان ورود آب به درون مخزن را صادر می نماید.
معرفی انواع مدل های شناور برقی منبع آب
| انواع شناور منبع آب | مدل شناور | معینات |
| برقی | پارس فانال | قابلیت غوطه ور شدن دارد طول کابل: 2 متر نوع سیال: گازوئیل - بنزین - روغن - آب |
| برقی | تکنوپلاستیک FOX FLOW SWITCH | طول فلوتر: 10 متر وزن: 1.85 کیلوگرم حداکثر دمای سیال: 60 درجه سانتی گراد |
| برقی | تکنوپلاستیک FOX FLOW SWITCH | طول فلوتر: 5 متر وزن: 1.1 کیلوگرم حداکثر دمای سیال: 60 درجه سانتی گراد |
| برقی | تکنوپلاستیک FOX FLOW SWITCH | طول فلوتر: 3 متر وزن: 0.80 کیلوگرم حداکثر دمای سیال: 60 درجه سانتی گراد |
| برقی | تکنوپلاستیک FOX FLOW SWITCH | طول فلوتر: 2 متر وزن: 0.65 کیلوگرم حداکثر دمای سیال: 60 درجه سانتی گراد |
| برقی | تکنوپلاستیک OLYMPIC FLOW SWITCH | طول فلوتر: نیم متر وزن: 0.5 کیلوگرم حداکثر دمای سیال: 60 درجه سانتی گراد |
| برقی | شناور 3 متری ایمرش | |
| مکانیکی | فلوتر شیوا امواج مدل MFL-5M | کشور سازنده: ایران برند: شیوا امواج |
| برقی | فلوتر AQUA SYSTEM آکوا سیستم 5 متری | |
| برقی | فلوتر ایتالیا 70 سانتی | |
| برقی | فلوتر وزنه دار کابل بلند ایمر IMER مدل SK-12A | وزن: 0.73 کیلوگرم کشور سازنده: چین شرکت سازنده: ایمر IMER مدل: SK-12A سری: وزنه دار نوع سیال: آب حداکثر دمای سیال: 50-55 درجه سانتی گراد جریان: (6)16 آمپر ولتاژ نامی: AC: 250 V, DC: 125 V کلاس حفاظت: IP 68 طول کابل: 2 متر |
| برقی | فلوتر AQUA SYSTEM آکوا سیستم 10 متری | |
| برقی | فلوتر استریم مدل pc-2 | ابعاد: 35x10x5 سانتی متر جریان: 16 حداکثر دمای آب: 35 کاربرد: استخر, انتقال مایعات نوع سیال یا مواد: آب تمیز, آب آلوده, آب و لجن وزن: 0.35 کیلوگرم ولتاژ دستگاه: 220 |
| برقی | فلوتر کابل سه متری ایتالیا | |
| برقی | فلوتر الکترونیکی راما اسپادانا | برند: راما اسپادانا نوع اتصال: یک باز یک بسته (1NO + 1NC) حداکثر جریان خروجی: 5 آمپر شناسه کالا: RM-1055 |
| برقی | فلوتر الکترونیکی تایمردار شیوا امواج مدل 16B1 | برند سازنده: SHIVA AMVAJ ضمانت: 36 ماه گارانتی سازنده |
| برقی | فلوتر ایرانی RTA | نوع محصول: فلوتر برقی کد کالا: GFOA3X103 سایز: 3 متر وزن: 0.8 کیلوگرم حداکثر دما: 60 درجه سانتی گراد برند: تکنو پلاستیک کشور سازنده: ایتالیا شناسه کالا: i9-18040 |
| برقی | فلوتر الکترونیکی تایمردار شیوا امواج مدل (LMB-2M/16B1) ا SHIVA AMVAJ Electronic float MODEL: LMB-2M/16B1 | برند: شیوا امواج کد کالا: 16B1 کشور سازنده: ایران نوع تجهیز: الکتریکی گارانتی: 3 سال کاربرد: حفاظت در برابر خشک کار کردن موتور و کنترل سطح مایعات ویژگی عملکردی: کنترل سطح مایعات با مقاومت متغیر پارامتر قابل تنظیم: حساسیت دستگاه بر اساس مقاومت مایع (Sensitivity) - تاخیر زمان وصل و قطع رله (Delay) تاخیر زمان وصل: 1 الی 10 ثانیه تاخیر زمان قطع: 1 الی 10 ثانیه توان مصرفی: 0.2 ولت آمپر حساسیت: 2 الی 20 کیلو اهم تعداد خروجی: 1 خروجی: رله 5 آمپر ولتاژ تغذیه: 180 الی 250 ولت، 50/60 هرتز استانداردها: دارای گواهینامه بین المللی مدیریت کیفیت ISO 9001-2008 از موسسه Moody International انگلستان محدوده دمای کاری: 20- تا 65 درجه سانتی گراد مقدار رطوبت کاری: 0 تا 70 درصد ابعاد: 60 × 86 × 72 میلی متر وزن: 175 گرم |
| مکانیکی | فلوتر شیوا امواج مدل MFL-5M | ابعاد بیرونی 80x42x133 میلی متر وزن: 510 گرم IP58 دستگاهی جهت کنترل سطح مایعات به صورت دائمی حداکثر دما: 50 درجه |
| مکانیکی | فلوتر شیوا امواج مدل MFL-2M | ابعاد بیرونی: 80x42x133 میلی متر وزن: 510 گرم IP58 دستگاهی جهت کنترل سطح مایعات به صورت دائمی حداکثر دما: 50 درجه |
| مکانیکی | فلوتر پارس فانال | برند: پارس فانال مدل: PFFS-2HP گارانتی: 2 سال شناسه کالا: PF-PFFS-2HP |
| مکانیکی | فلوتر پارس فانال | مدل: PFFS-2PH جریان نامی (A): 200, 300 سازندگان: پارس فانال گارانتی: 2 سال |
| مکانیکی | فلوتر شیوا امواج 16L1 ا 16L1 | برند: شیوا امواج کد کالا: 16L1 کشور سازنده: ایران نوع تجهیز: مکانیکی گارانتی: 3 سال کاربرد: حفاظت در برابر خشک کار کردن و کنترل سطح مایعات ویژگی عملکردی کنترل سطح مایعات رقیق رسانا و نارسانا - استفاده از مواد مقاوم در برابر انواع مایعات - استفاده از کابل مخصوص با انعطاف پذیری بالا - امکان تغییر ارتفاع تعداد خروجی: 1 خروجی: میکرو سوئیچ 10 آمپر استانداردها: دارای گواهینامه بین المللی مدیریت کیفیت ISO 9001-2008 از موسسه Moody International انگلستان محدوده دمای کاری: حداکثر 50 درجه سانتی گراد ابعاد: 133 × 42 × 80 میلی متر وزن: 510 گرم |
| مکانیکی | فلوتر 10A (کابل 2 متری) مدل 16L1 | برند: shivaamvaj |
| مکانیکی | فلوتر 20A شیوا امواج (کابل 2 متری) | مدل: MFL-2M-20A جریان نامی (A): 20A خروجی: میکرو سوئیچ MAX 10A ابعاد (mm): 133*42*80 IP: 58 کارآیی در دما: -20° / +50° سازندگان: شیوا امواج گارانتی: 3 سال |
| مکانیکی | فلوتر شیوا امواج | برند: شیوا امواج خروجی: میکرو سوئیچ max10a مدل: MFL-2M-10A, MFL-2M-20A, MFL-5M-10A حداکثر دما: 50 سانتی گراد |
| مکانیکی | شناور منبع آب مدل i1-2 | فلوتر 1/2 اینچی (2 سانتی متر) تمام برنجی به همراه توپی پلاستیکی ابعاد: 10x12x34 سانتی متر وزن: 400 گرم |
امیدواریم که اطلاعات ذکرشده در این مقاله که در خصوص انواع شناور منبع آب بود، برای شما مفید بوده باشد. اگر پرسشی دارید در بخش نظرات از تاسیسات چی های وبلاگ ماشا بپرسید و پاسختان را دریافت کنید.
